einfache LN-Stoepselplatte für Module

Um Transportkapazitaet und Zeit beim Aufbau der LN-Verkabelung zu sparen haben wir bei unseren H0e Modulen zum Teil LN-Buchsen fest eingebaut, bei vielen Modulen sind aber auch schwenkbare Stoepselplatten eingebaut.

Diese Stoepselplatten werden zum Transport unter das Modul geschwenkt und dort mit einer Fluegelmutter festgezogen. Nachfolgend ist der Bau einer solchen Stoepselplatte beschrieben.

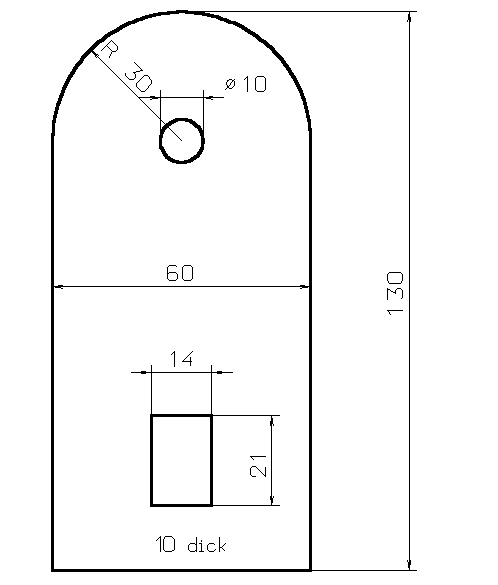

Die Zeichnung Als Basis für die Stoepselplatte habe ich 10mm Sperrholz verwendet. Die Abmaße koennen nebenstehender Zeichnung entnommen werden. Die Zeichnung steht aber auch als pfd zum download bereit.

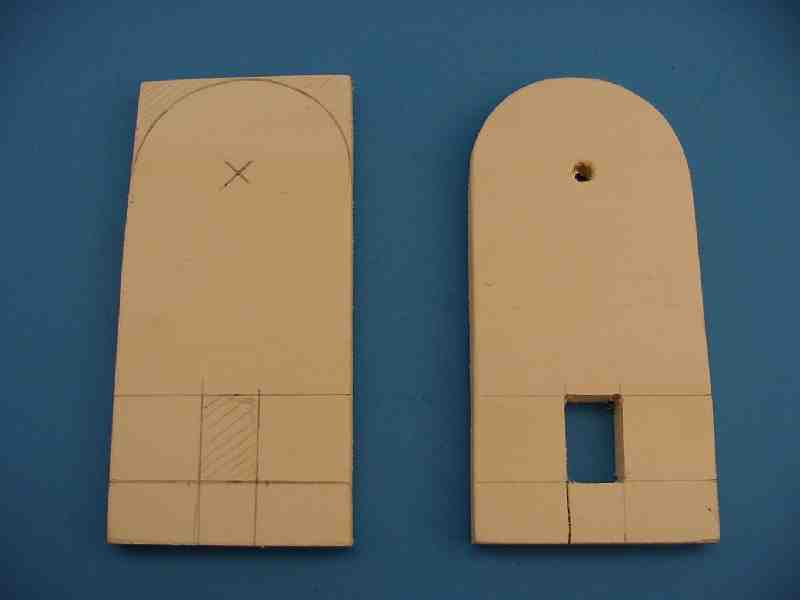

Herstellung der Platte Die 8mm Bohrung wird angezeichnet und idealerweise mit einer Standbohrmaschine und einem Holzbohrer gebohrt. Die Kontur und auch die rechteckige Oeffnung für den Y-Verteiler habe ich mit der Dekupiersäge ausgeschnitten.

Farbe Damit die Platte etwas schoener aussieht habe ich mit Pappe und Weißleim den Schlitz zum rechteckigern Ausschnitt verschlossen. Nach dem Trocknen die Platte verschliffen und weiß gestrichen. Ein etwas auffälligerer Farbton wäre hier aber auch nicht unangebracht.

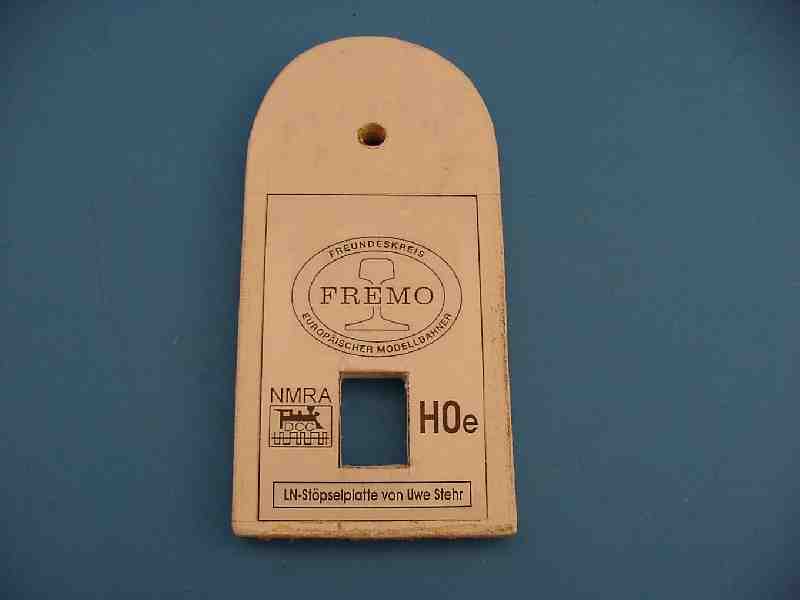

Kennzeichnung der Platte Um die Stoepselplatte auch als solche zu kennzeichnen habe ich mir ein Klebeetikett erstellt das einfach auf ein Etikett ausgedruckt, das Rechteck fuer die Steckverbindung ausgeschnitten und auf die Platte geklebt.

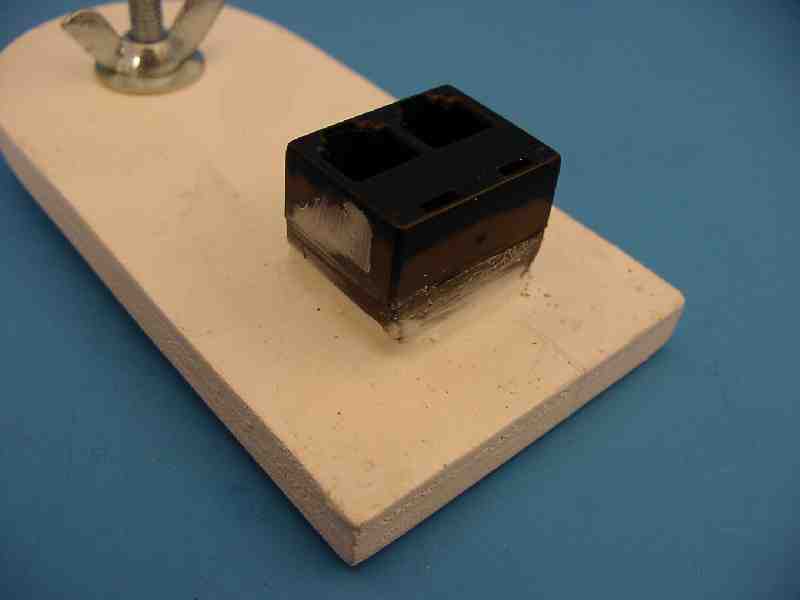

Der Y-Verteiler Ist die Farbe trocken setze ich von hinten den Y-Verteiler ein. Je nach Genauigkeit der Saegearbeiten klemmt der Verteiler mehr oder weniger gut. Auf der Rueckseite verklebe ich den Verbinder mit Acryldichtmasse aus der Spritzkartusche. So läßt sich ein beschaedigter Verbinder auch nach Jahren einfach herausdruecken und durch einen neuen ersetzen.

Die fertige Stoepselplatte Um die fertige Stöpselplatte im Modul zu befestigen wird noch eine Schlossschraube benötigt. Fuer den Einbau im Modul reicht dann ein einfaches Loch.

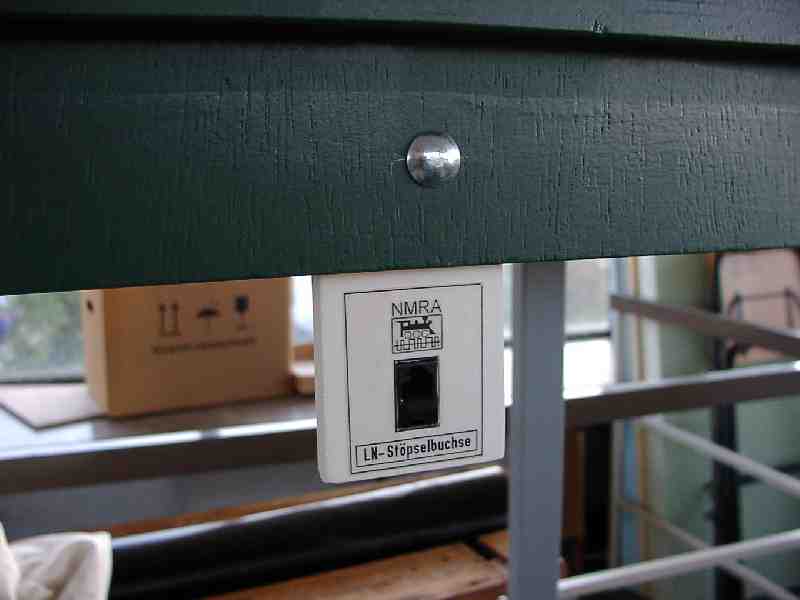

Einbau der Stoepselplatte Durch das 10mm Loch im Seitenteil des Moduls wird die Stoepselplatte mit der Schlossschraube und einer Fluegelmutter befestigt. Zum Transport wird die Stoepselplatte einfach unter das Modul geschwenkt und festgeklemmt. Die Platte wird nur bei Bedarf nach unten herausgeschwenkt und verkabelt. Bei ausreichender Anzahl von Stoepselplatten brauchen keine teuren Stoepselboxen mehr transportiert und angeschraubt werden.

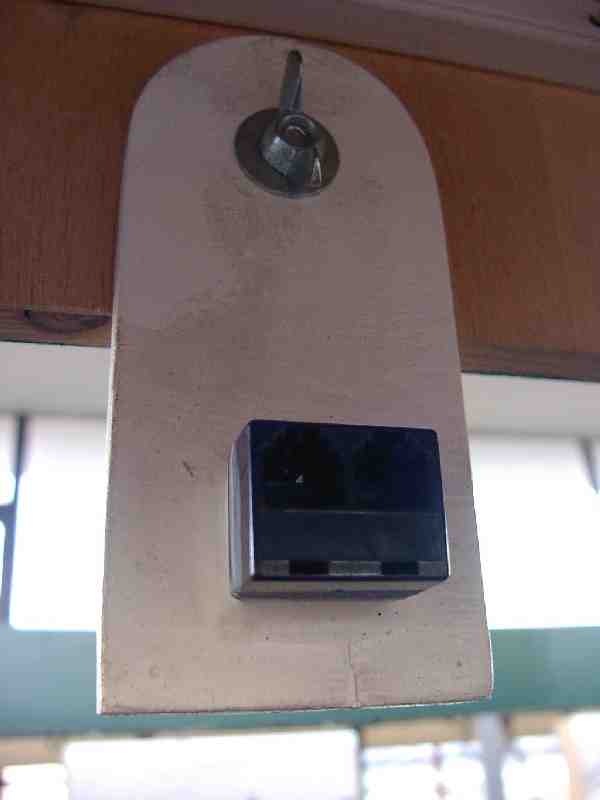

Innenansicht Von innen ist nicht viel zu sehen. Durch die Rundung im oberen Bereich kann die Platte auch dicht an vorhandene Querspanten im Modul geschraubt werde und bleibt dennoch zum Transport schwenkbar.

Transport oder nicht benötigt Zum Transport oder wenn die Stoepselplatte nicht benötigt wird ist sie einfach hinter das Seitenteil geschwenkt und mit der Fluegelmutter festgelegt. Hierdurch wird sie zusammen mit dem Modul transportiert und benötigt keinen Stauraum extra.
